야구규칙 그림 모아보기

그림 1. 경기장 구획선 (전체 레이아웃)

야구장의 전체 구획선입니다. 홈에서 각 루까지 90피트(27.4m), 홈에서 투수판까지 60피트 6인치(18.44m), 홈에서 백스톱까지는 최소 45피트 이상이어야 합니다.

공식야구규칙 참고 상세도

참조: 2.01 경기장의 설정

그림 2. 경기장 구획선 (내야 상세)

내야의 베이스 배치 상세도입니다. 홈 플레이트, 1루·2루·3루 베이스의 정확한 위치와 크기가 표시됩니다. KBO에서는 18인치(45.72cm) 베이스를 사용합니다.

공식야구규칙 참고 상세도

참조: 2.02 본루 · 2.03 각 루 · 2.04 투수판

그림 3. 마운드 상세 (경사도)

투수 마운드의 상세 규격입니다. 마운드는 직경 18피트(5.486m)의 원형이며, 투수판 전방 6인치 지점에서 홈 방향으로 1피트당 1인치의 경사가 있습니다. 이 경사는 모든 구장이 동일해야 합니다.

공식야구규칙 참고 상세도

참조: 2.01 경기장의 설정 · 2.04 투수판

그림 4. 투수·야수 글러브 규격

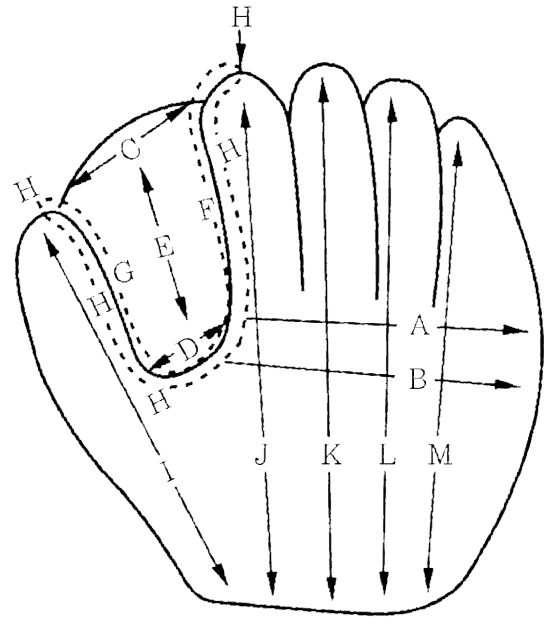

야수 글러브의 각 부분별 치수를 나타낸 그림입니다.

(A) 손바닥의 길이	7¾인치 (19.7cm)
(B) 손바닥의 길이	8인치 (20.3cm)
(C) 웹(거미줄 모양의 집)의 앞끝의 길이	4½인치 (11.4cm, 웹의 넓이는 어느 부분이라도 11.4cm 이하)
(D) 웹의 밑끝의 길이	3½인치 (8.9cm)
(E) 웹의 앞끝에서 밑끝까지	5¾인치 (14.6cm)
(F) 검지의 크로치(가랑이) 부분의 꿰맨 곳	5½인치 (14cm)
(G) 엄지의 크로치 부분의 꿰맨 곳	5½인치 (14cm)
(H) 크로치의 꿰맨 곳	13¾인치 (34.9cm)
(I) 엄지의 앞끝에서 밑끝까지	7¾인치 (19.7cm)
(J) 검지의 앞끝에서 밑끝까지	13인치 (33cm)
(K) 중지의 앞끝에서 밑끝까지	11¾인치 (29.8cm)
(L) 약지의 앞끝에서 밑끝까지	10¾인치 (27.3cm)
(M) 소지의 앞끝에서 밑끝까지	9인치 (22.9cm)

참조: 3.06 야수 글러브

그림 5·6. 페어볼·파울볼 판정 도해

타구가 페어볼인지 파울볼인지 판정하는 12가지 상황을 그림으로 설명합니다.

그림 중 ●은 공이 땅에 닿은 지점이고, ◎은 공이 정지한 지점이다. …선은 공간을 통과한 경로이고 P는 선수, U는 심판원을 가리킨다.

그림 5. 페어 볼

제1도

제2도

제3도

제4도

제5도

제6도

그림 6. 파울 볼

제7도

제8도

제9도

제10도

제11도

제12도

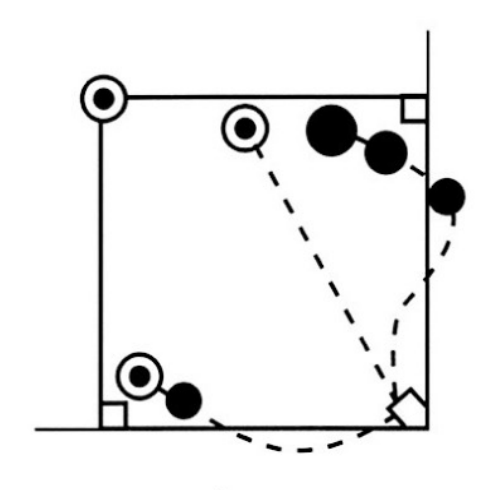

제1도	일단 파울지역에 나가더라도 또 다시 내야에서 정지하였을 때는 페어 볼이다.

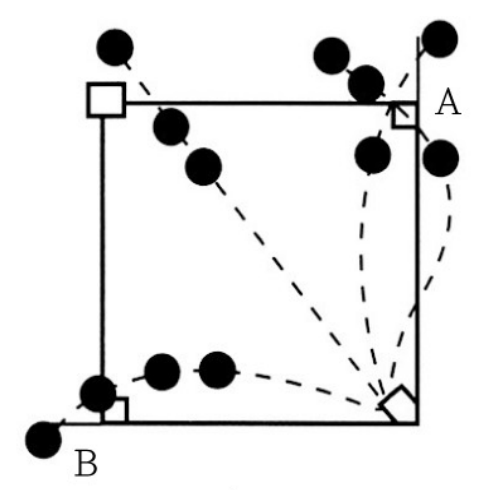

제2도	바운드하면서 내야에서 외야로 넘어가는 경우 A, B 두 점을 기준으로 하여 판단하여야 하며, A, B 두 점을 지나갈 때 페어지역 내 또는 그 위쪽 공간이었을 경우는 그 후 파울지역으로 나가더라도 페어 볼이다.

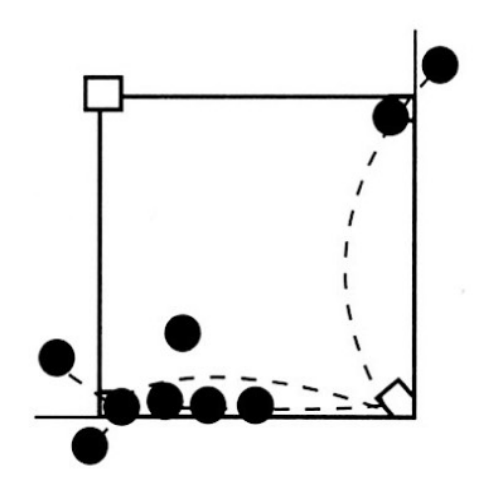

제3도	베이스에 닿으면 그 뒤 어느 방향으로 굴러가도 모두 페어 볼이다.

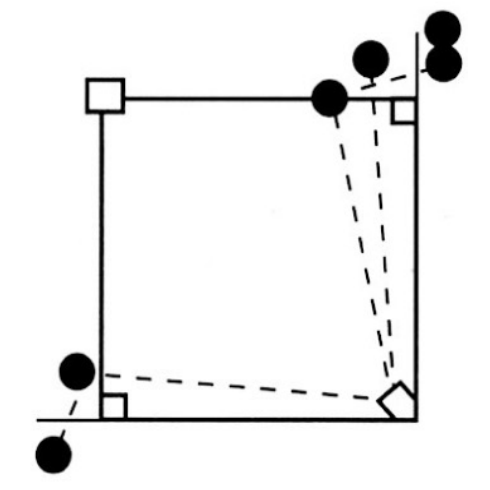

제4도	처음에 떨어진 지점이 내야와 외야의 경계에 해당하는 1-2루 간, 2-3루 간의 선상 또는 외야의 페어지역이면 그 후 파울지역으로 나가더라도 페어 볼이다.

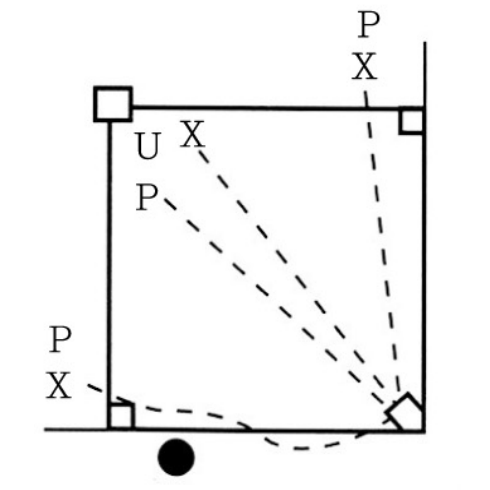

제5도	페어지역 안 또는 그 위쪽 공간에서 심판원 또는 야수에게 닿았을 경우는 모두 페어 볼이다(×표는 지상에 닿은 곳).

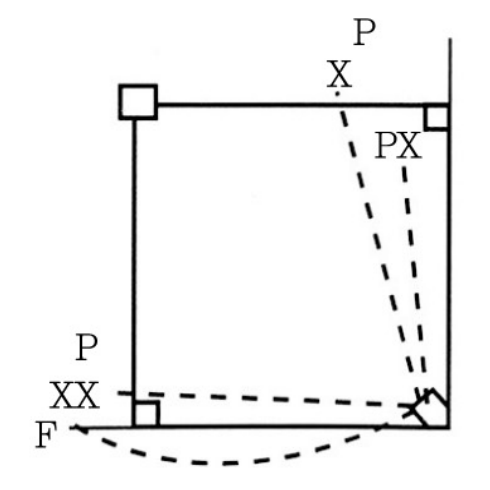

제6도	공이 처음에 야수에게 닿는 위치가 페어지역 안의 위쪽 공간이면 페어 볼이다. 이때 비록 그 야수의 몸의 대부분, 즉 발이나 몸통 등이 파울지역에 있더라도 관계없다(P는 야수의 몸의 대부분, ×표는 공이 처음에 야수에게 닿은 위치를 표시한다. 심판원에게 닿았을 경우에도 이에 동일하다).

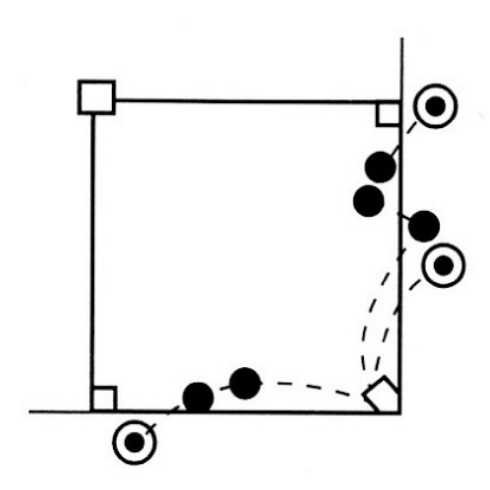

제7도	타구가 처음에 내야의 페어지역에 닿았더라도 결국 본루-1루 간, 본루-3루 간의 파울지역에서 정지한 것은 파울 볼이다.

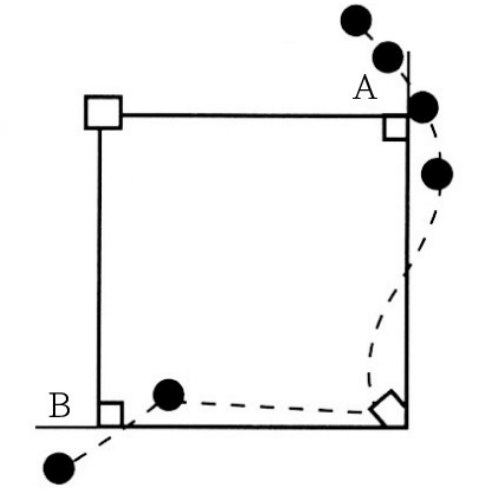

제8도	바운드하면서 내야에서 외야로 넘어가는 경우 A, B 두 점을 기준으로 하여 판단하여야 하며, A, B 두 점을 지나칠 때 파울지역 안 또는 그 위쪽 공간이었을 경우는 파울 볼이다.

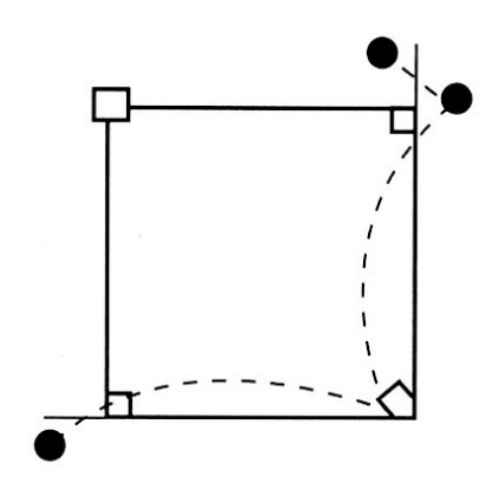

제9도	처음에 낙하한 지점이 외야의 파울지역이면 그 후 페어지역으로 굴러 나가더라도 파울 볼이다.

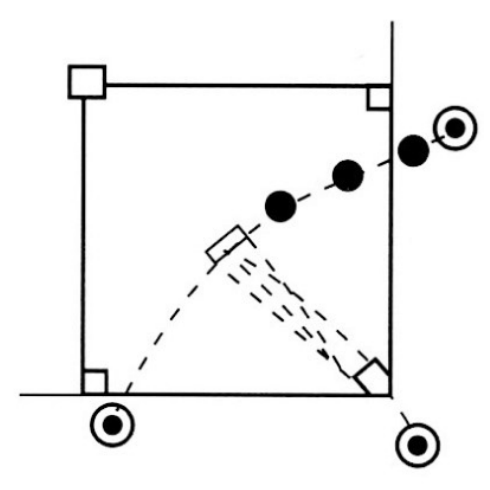

제10도	공이 야수에게 닿지 않은 채 투수판에 맞고 튀어 포수의 머리 위를 넘기나 1루~본루 간, 또는 3루~본루 간의 파울지역으로 나가 정지할 경우는 파울 볼이다.

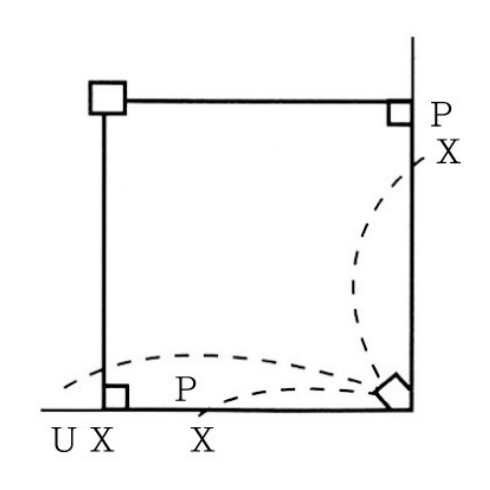

제11도	공이 야수에게 닿은 위치가 파울지역 안의 위쪽 공간이면 파울 볼이다. 야수의 몸의 대부분, 즉 발이나 몸통 등이 페어지역 안에 있더라도 관계없다(P는 야수의 몸의 대부분, ×표는 공이 처음에 야수에게 닿은 위치를 표시한다. 심판원에게 닿은 경우도 동일하다).

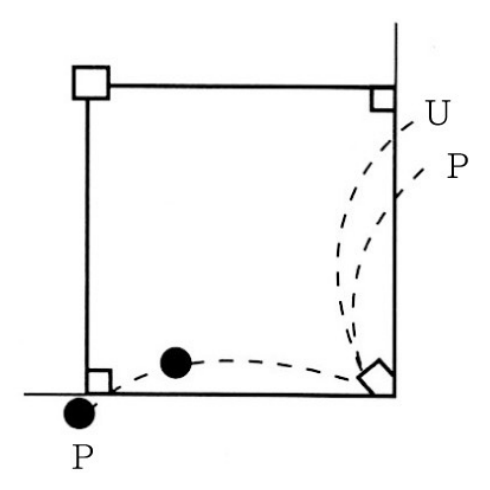

제12도	파울지역 안 또는 그 위쪽 공간에서 야수 또는 심판원의 몸에 닿았을 때는 파울 볼이다.
